日韩无码网站,人妻丰满熟妇av无码区乱,欧美成人一区二区三区片免费,亚洲成a人片在线观看日本

  設(shè)為首頁(yè) 加入收藏 聯(lián)系我們
首 頁(yè) 公司簡(jiǎn)介 產(chǎn)品展示 新聞中心 工程案例 人才招聘 客戶留言 聯(lián)系我們
塑膠模具鋼
熱作模具鋼
冷作模具鋼
高速工具鋼
碳素結(jié)構(gòu)鋼
合結(jié)鋼
工具鋼
不銹鋼
五金模具鋼
鎢鋼
鋁合金
  新聞中心

GS-2510不變形耐磨油鋼熱處理/物理鋼材特性/注意事項(xiàng)
深圳龍昌模具鋼材GS-2510模具鋼

GS-2510模具鋼化學(xué)成份

C碳 Si矽 Cr鉻 Mn錳 V釩 W鎢
0.9-0.05 0.15-0.35 0.50-0.70 1.00-1.20 0.05-0.14 0.6

比較標(biāo)準(zhǔn)：AISI 01/DIN 1.2510
出廠狀能及硬度：軟性退火至約HB 230
鋼材特性：2510為錳-鉻-鎢合鋼，是高品質(zhì)不變形的冷作工具鋼：具備優(yōu)良的機(jī)械加工性，淬硬時(shí)，尺寸極其穩(wěn)定，淬硬后，表面有極高硬度帶有極高韌性，所以優(yōu)良搞磨能力及易于鍛製及淬火。
主要用途：可適合廣泛使用在切削，冷沖壓和成型工具；如剪口刀模，冷沖壓模，各種量規(guī)，鉸刀，工模軸套和塑膠小模件等。

GS-2510模具鋼熱處理

熱處理 溫度 保持時(shí)間 淬火介質(zhì)
軟性退火 740-760℃ 2-4小時(shí) 爐冷
應(yīng)力削除 650℃ 最小2小時(shí) 爐冷
粹火 820-840℃ 見下圖 油冷
鹽浴溫度約
180-200℃
回火 180-300℃ 厚度每25mm
約1小時(shí)
最小為2小時(shí)		 靜能空氣

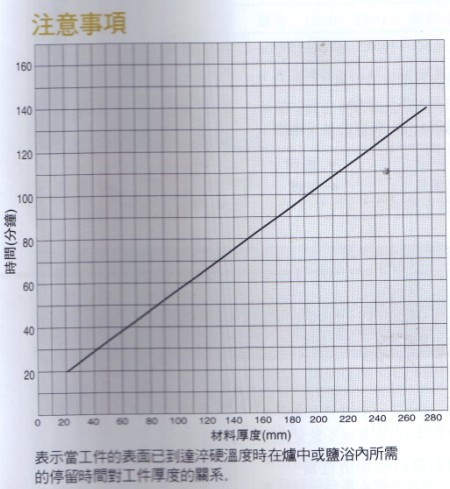

GS-2510模具鋼注意事項(xiàng)

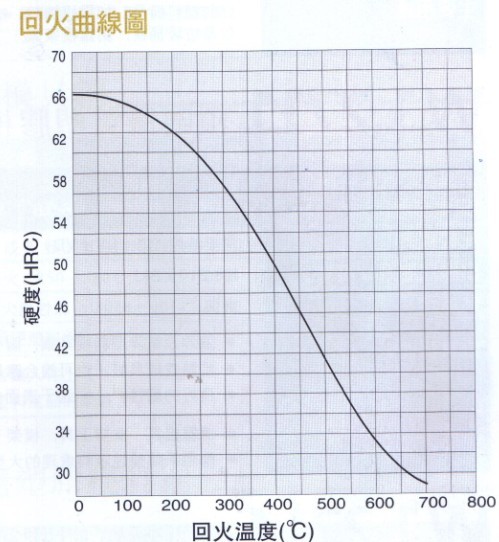

GS-2510模具鋼回火曲線圖

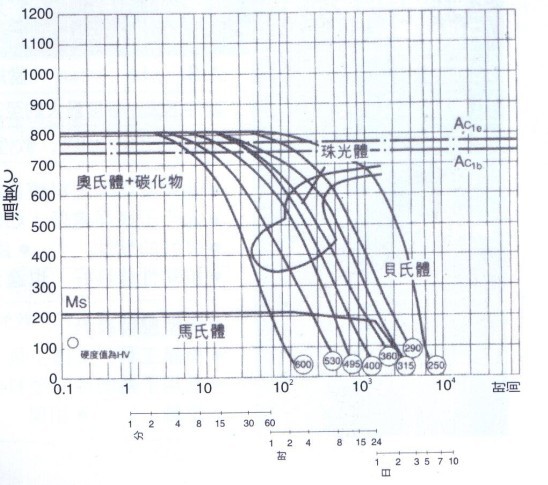

GS-2510模具鋼連續(xù)冷卻轉(zhuǎn)變曲線
\

GS-2510模具鋼物理鋼材特性
溫度 100℃ 300℃ 400℃
熱膨脹系數(shù)經(jīng)經(jīng)x10-6/℃ 10.5 11.0 12.0
熱傳導(dǎo)系數(shù)W/m℃ 17.2 21.0 24.7
使用硬度：HRC 56-62

本文出自 深圳市龍昌模具有限公司，網(wǎng)址：http://lcmjtgcom.w155.4everdns.com/index.asp    轉(zhuǎn)載請(qǐng)附帶本站關(guān)鍵詞：模具鋼材、深圳模具鋼材、深圳模具鋼、模具鋼網(wǎng)、S136、P20模具鋼、NAK80
首 頁(yè)　 | 　公司簡(jiǎn)介　 |　 產(chǎn)品展示　 | 　新聞中心　 | 　工程案例　 |　 人才招聘　 | 　客戶留言　 | 　聯(lián)系我們　 | 　網(wǎng)站地圖
                版權(quán)所有 © 深圳龍昌模具鋼材有限公司 粵ICP備07032197號(hào)
直線：0755-27716888 電話：0755-27716888  0755-277713308 手機(jī)：15919705588
傳真：0755-27715908 聯(lián)系人：陳小姐  15919705588 QQ：3598982332 微信：Lc15361562775
                Copyright @ 深圳市龍昌模具鋼材有限公司 All rights reserved.
